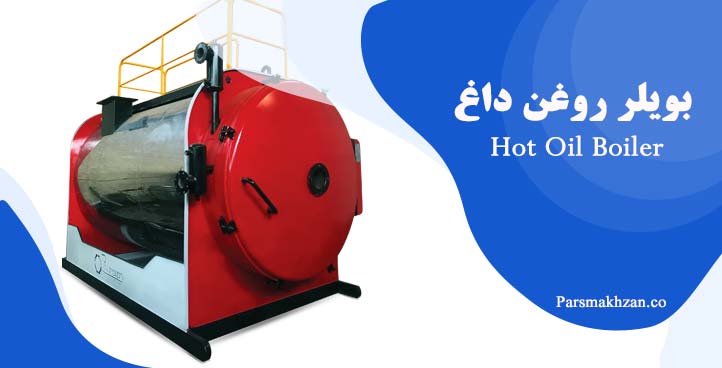

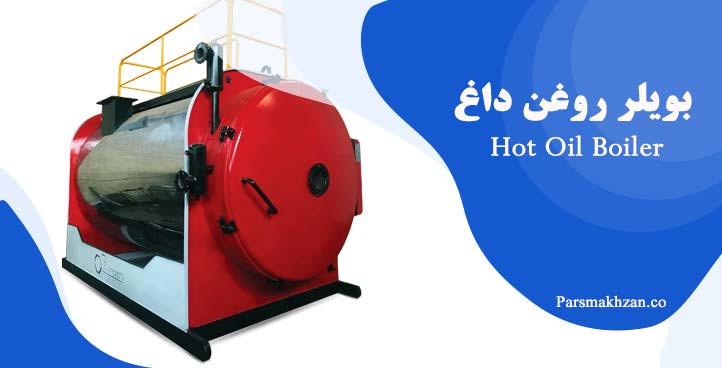

دیگ روغن داغ :
دیگ (بویلر) روغن داغ ویژگی ها و مزیت های منحصر به فردی داردکه در میان آنها می توان به دمای بالای ایجاد شده و همچنین ایمنی بیشتر آنها نسبت به دیگ بخار اشاره کرد . با توجه به گسترش و توسعه صنایع و استفاده از روغن حرارتی به جای سیال حامل انرژی در سیستم های گرمایشی صنعتی مختلف و گوناگون امروزه دیگ روغن داغ از جایگاه بسیار ویژه ای در صنایع گوناگون برخوردار می باشد.
بویلر روغن داغ به عبارتی دستگاهی می باشد که به منظور انتقال حرارت میان سیال گرما گیرنده و سیال گرما دهنده به کار می رود.
در بویلر روغن داغ با ایجاد سطح انتقال حرارت وقتی مشعل دچار احتراق می شود گرما حاصل از گازهای احتراق نیز به روغن حرارتی که در حال عبور می باشند انتقال می یابد و باعث افزایش دمای ان نیز خواهد شد.میزان گرمای بویلر روغن داغ اغلب چیزی در حدود ۱۵۰ تا ۳۰۰ درجه سانتی گراد می باشد و دسترسی پیدا کردن به دمای بالا نیازمند استفاده از تجهیزات و مواد و روغن حرارتی مخصوص است .
به طور کلی دو نوع دیگ (بویلر) روغن داغ طراحی و تولید می شود یکی دیگ روغن داغ افقی که اغلب از راندمان کاری بیشتر و بهتری برخوردار است و دومی دیگ روغن داغ عمودی می باشد که این نوع بویلر روغن داغ معمولا در ظرفیت های کمتر و پایین تر استفاده می شود.
موارد کاربرد و استفاده دیگ روغن داغ:
دیگ روغن داغ امروزه یک دستگاه پر کاربرد و پر استفاده می باشد که برای گرم کردن روغن های حرارتی در صنایع مختلفی مورد کاربرد و استفاده قرار می گیرد که در ادامه به برخی از این صنایع اشاره می نماییم:
- صنایع کاغذ سازی: از بویلر روغن داغ در صنایع کاغذ سازی و در اموری نظیر اتاق ها ،هودها و سیلندرهای خشک کن نیز استفاده می شود.
- صنایع نساجی : این دیگ ها در صنایع نساجی کار گرم کردن ماشین آلات و ابزار رنگرزی و خشک کن ها و ماشین های شستشو و استنسرها را بر عهده دارد .
- صنایع قیر : در قسمت میکسرها و سپراتورها و همچنین مخزن گرم کن در صنایع تولید قیر مورد استفاده قرار می گیرند.
- صنایع ترکیبی : در ماشین آلات پلیمریزاسیون ،اکسترودرها و کلندرها در صنایع ترکیبی مورد استفاده قرار می گیرند.
- صنایع شیمیایی : توسط دیگ روغن داغ گرم کردن اتوکلاوها،راکتورها و ماشین آلات پلیمریزاسیون ،صنایع رنگ و جلا و میکسرها انجام می گردد.
- صنایع چوب : در فرایند روکش کردن چوب ها و در دستگاه های نئوپان از بویلرهای روغن داغ استفاده می شود.
- صنایع غذایی: در ماشین آلات تجزیه چربی ها،تقطیر آب و در دستگاه های سرخ کن از دیگ روغن داغ استفاده های فراوانی می شود.
- مصارف متنفرقه دیگر : دیگ های روغن داغ به جهت تولید آب گرم و مبدل حرارتی ، گرم نمودن هوای محیط و همین طور دستگاه های خنک کننده و تولید کردن غیر مستقیم بخار آب و در صنایع مختلف مورد بهره برداری و استفاده قرار می گیرند.
کاربرد های صنعتی بویلر روغن داغ:
- استفاده از دیگ روغن داغ در خشک کن های بزرگ و صنعتی
- استفاده در کارخانه های تولید روغن های خوراکی
- استفاده از آن در کارخانجات تصفیه روغن موتور
- استفاده به منظور گرمایش در تهیه و تولید چرم مصنوعی
- استفاده در صنایع غذایی و همچنین تهیه و تولید نبات و آبنبات
- استفاده در تهیه و تولید قیر،ایزوگام و آسفالت
- استفاده از دیگ روغن داغ به منظور گرم کردن مواد نفتی در مخازن بزرگ
- استفاده از بویلر روغن داغ در خط تولید چیپس و دیگر سرخ کردنی ها در صنایع مربوط به مواد غذایی
- استفاده از آن در سیستم های گرمایشی چاپخانه های جدید و مدرن
- استفاده و کاربرد دیگ روغن داغ در تولید گرمای غیر مستقیم در کوره های بزرگ پخت صنعتی
اجزای بویلر روغن داغ:
• الکترو پمپ دنده ای:
از این قطعه به منظور تزریق کردن روغن به سیستم استفاده می شود.
• مانومتر روغن:
وظیفه این قطعه این است که فشار سیستم رفت و برگشت روغن داغ را زیر نظر و تحت کنترل قرار می دهد.
• پمپ سیرکوله:
این قطعه متناسب با حجم و ظرفیت بویلر روغن داغ گزینش
می شود و وظیفه و کار اصلی ان در واقع به حرکت درآوردن روغن ها در مسیر کویل گرمایشی و لوله ها می باشد.
• منبع انبساط:
در واقع در مورد منبع انبساط می توان این گونه توضیح داد که روغن پس از دیدن گرمای زیاد و همچنین حرارت بالا منبسط می شود و ان حجم اضافی از روغن نیز به درون این مخزن یا منبع سرریز می شود.
• ترموستات دیجیتالی:
وظیفه ی این قطعه تنظیم حرارت اگزوز و حرارت روغن می باشد.
• پرشر سوییچ:
به جهت تزریق روغن به سیستم مورد استفاده قرار می گیرد.
• صافی:
در دیگ روغن داغ یک صافی با توری تماما استیل در مسیر برگشت روغن نصب و تعبیه می شود.
• تابلو کنترل:
همان گونه که از نام ان هم پیداست تابلو کنترل یک نوع تابلو هوشمند است که به صورت اتوماتیک و خودکار دستگاه و دیگر وسایل و اجزاس اصلی آن را کنترل و نظارت می کند.
• لرزه گیر:
وظیفه لرزه گیر این است که در تنش گیری لوله ها از پمپ سیرکوله بویلر روغن داغ نیز کاربرد دارد.
• ترمومتر:
کار این قطعه تحت کنترل قرار دادن حرارت سیستم رفت و برگشت دیگ روغن داغ می باشد.
• منبع تغذیه روغن:
متناسب با اندازه و حجم بویلر روغن داغ منبع تغذیه روغن در نظر گرفته می شود.
• منبع جدا کننده:
بوسیله این بخش گازها از روغن تفکیک می شوند و به سمت منبع انبساط منتقل و هدایت می شوند.
• مبدل حرارتی:
مبدل حرارتی نیز در مسیر گازهای خروجی حاصل از احتراق قرار دارد کارش پیش گرما دادن به روغن قبل از ورود به کویل ها می باشد.استفاده کردن از مبدل های حرارتی در دیگ روغن داغ می تواند کاملا اختیاری باشد،اما به طور کلی این مبدل راندمان حرارتی سیستم را افزایش می دهد.
