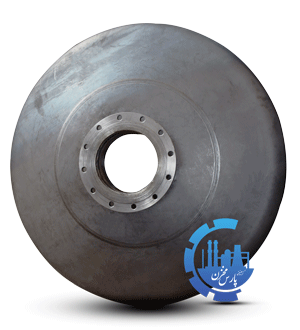

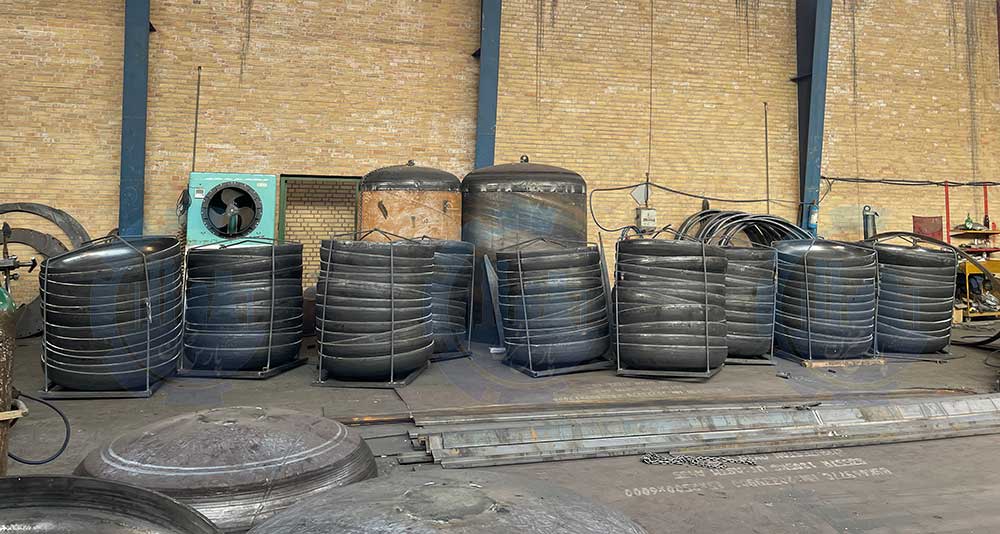

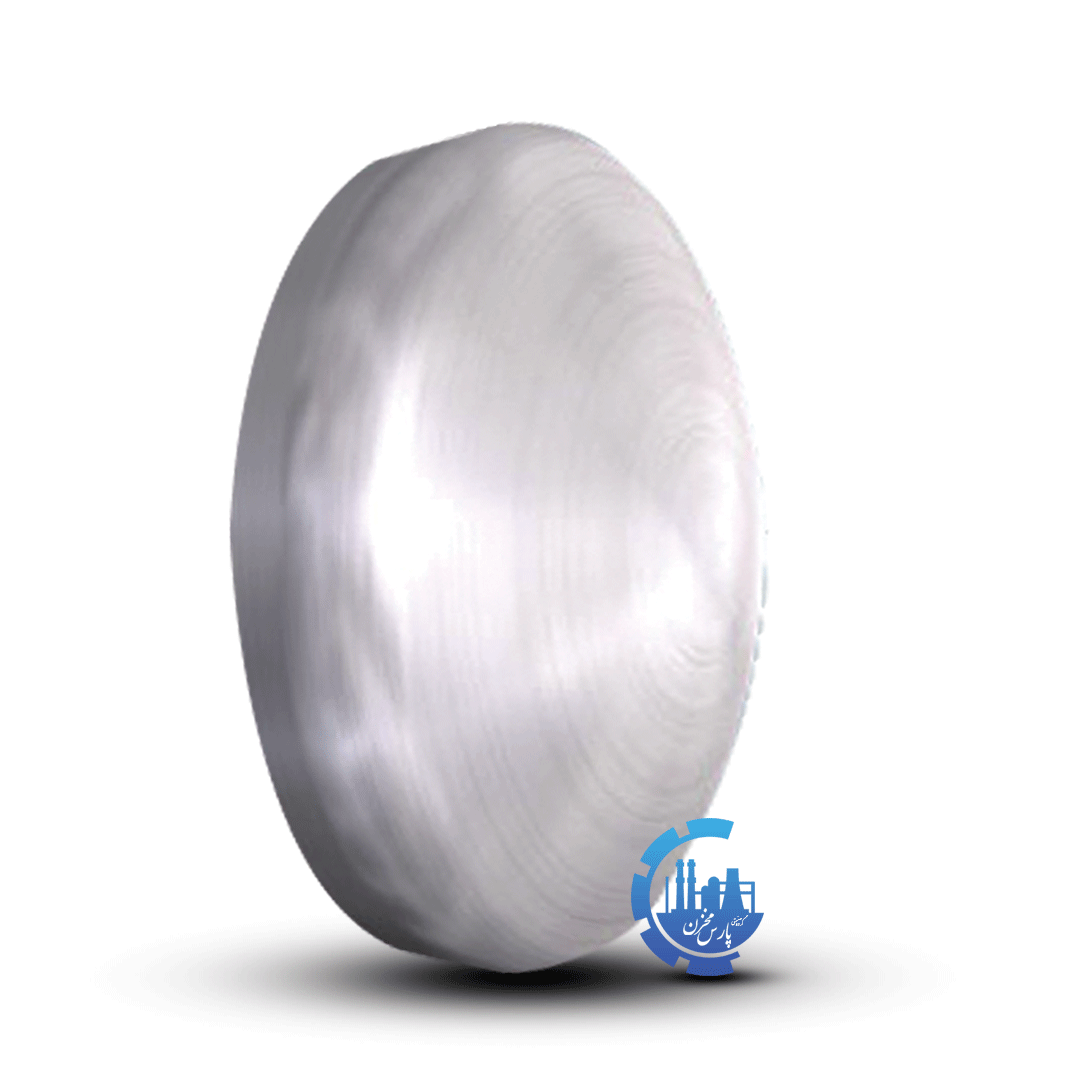

عدسی مخزن چیست؟

عدسی مخزن یک قطعه فلزی دایره‌ای شکل است که برای بستن انتهای یک مخزن تحت فشار استفاده می‌شود. این عدسی، به شکل کروی یا بیضوی ساخته می‌شود تا بتواند فشار داخلی مخزن را به طور یکنواخت در سراسر سطح خود توزیع کند و از تغییر شکل یا پارگی مخزن جلوگیری کند. به طور خلاصه، عدسی مخزن مانند یک درپوش محکم عمل می‌کند که به طور خاص برای تحمل فشار بالا طراحی شده است.

عدسی مخزن (تانکر) در شکل های مختلف و متفاوتی ساخته و تولید می شوند که برخی از آنها عبارتند از:

عدسی نوع a: این نمونه از عدسی مخزن اغلب در سرپوش پایینی برج ها قابل استفاده می‌باشند.

عدسی نوع b: این نوع عدسی مخزن (تانکر) به صورت قطعه میانی در عدسی های کروی استفاده می شوند و گاها نیز در مخازنی که استفاده از فلنج در آنها ممکن نمی باشد استفاده می شود.

عدسی نوع c: عدسی تانکر نوع c به عنوان سرپوش در مخازن اتمسفری مورد استفاده قرار می گیرند.

انواع عدسی مخزن:

• بشقابی: هنگامی که شعاع عدسی از قطر خارجی اش بزرگتر باشد به آن عدسی بشقابی گویند. بیشترین استفاده از این نوع از عدسی ها اغلب در مخازن ذخیره می باشد، در این نمونه از عدسی مخزن (تانکر) دو نوع شعاع داریم: شعاع اصلی و شعاع گوشه ای

• بشقابی مطابق با کد ASME: با کاهش میزان تنشهای موضعی در گوشه ها، می توان میزان تحمل فشار را برای عدسی های بشقابی افزایش داد.

• نیم کروی: این نوع از عدسی تانکر در میان عدسی های فرم دار جزو قوی ترین ها می‌باشد . هزینه فرم دادن به این عدسی تانکر از مدل‌های دیگر بالاتر می باشد. این نوع از عدسی با تکه تکه کردن و جوش د ادن در محل نصب ساخته می شود. عدسی های کروی به شکل وسیعی برای ساخت و تولید مخازن تحت فشار سنگین استفاده می شوند.

• فلنجی: این مدل از عدسی تانکر نوعی عدسی تخت می باشد که تغییر تدریجی در لبه های آن موجب کم شدن تنش های موضعی آن نیز خواهد شد. این عدسی مخزن برای سرپوش مخازن ذخیره در فشاری اتمسفریک و برای مایعاتی که بخار کمی دارند مثل نفت و بنزین مورد استفاده قرار می گیرند.ساخت این گونه عدسی ها بسیار به صرفه و اقتصادی می باشد و در واقع از نمونه های ارزان عدسی می باشد.











• بیضوی مطابق با ASME ,API: این نوع عدسی مخزن در واقع به منظور ساخت عدسی هایی با فشار ۲۰۰ پوند مورد استفاده قرار گرفته و به دیگر عدسی ها برای این کارترجیح داده می شوند.

• مخروطی و نیمه مخروطی: عدسی های مخروطی و نیمه مخروطی در تجهیزات Spray Driers,Evaporators و… به کار می روند. از اصلی ترین خواص این نوع عدسی ها در تخلیه و انباشتن مواد جامد می باشد. روش ساخت این نمونه از عدسی مخزن به این صورت است که که رول کردن ورق را در مقابل زاویه مخروط در نظر می گیریم، استفاده از این نوع عدسی ها بیشتر در مخزن تحت فشار می باشد.

• عدسی های مخازن و ظروف تحت فشار: برج ها و ظروف استوانه ای با عدسی های پیش ساخته کاربرد گسترده ای در مواردی که استفاده از برج های استوانه ای

با کف صاف امکان پذیر نمی باشد،پیدا کردند که این موارد به سه دسته تقسیم می گردند:

1. شرایط و محدودیت فشار
2. استفاده عملیاتی
3. محدودیت اندازه

دستگاه هایی نظیر: برج های دفع، برج های packed، تبخیر کننده ها، کریستال کننده ها و مبدل های حرارتی و برج های تقطیر در یکی از این سه دسته بندی قرار می گیرند. اگر فشار عملیاتی بالاتر از فشار اتمسفریک باشد معمولا از عدسی مخزن پیش ساخته شده استفاده می شود.



ما در پارس مخزن، تولید عدسی مخزن را فراتر از ساخت یک قطعه فلزی می‌دانیم؛ این یک تعهد به ایمنی و دوام طولانی‌مدت سیستم‌های شماست. هر عدسی تولید شده توسط پارس مخزن، بر اساس محاسبات دقیق و با انتخاب دقیق‌ترین آلیاژها ساخته می‌شود تا اطمینان حاصل شود که در سخت‌ترین شرایط عملیاتی نیز بالاترین سطح عملکرد را حفظ کند.

کاربردهای گسترده عدسی مخزن در صنعت

به دلیل اهمیت تحمل فشار بالا، عدسی مخزن محصولی محوری در زیرساخت‌های کلیدی صنایع مختلف است. پارس مخزن با تنوع در اشکال و متریال، طیف وسیعی از نیازها را پوشش می‌دهد:

1. صنعت نفت، گاز و پتروشیمی: استفاده در ساخت برج‌های تقطیر، رآکتورها، جداکننده‌ها (Separators) و مخازن ذخیره گاز مایع (LPG/LNG) که تحمل فشارهای عملیاتی بسیار بالا را طلب می‌کنند.
2. صنایع شیمیایی و دارویی: ساخت ظروف فرآیندی که علاوه بر تحمل فشار، در برابر مواد خورنده (اسیدها، قلیاها) نیز مقاوم باشند؛ در اینجا عدسی‌های استنلس استیل پارس مخزن حرف اول را می‌زنند.
3. نیروگاه‌ها و بویلرها: تولید عدسی‌هایی که باید در معرض دمای بالا و بخار پرفشار قرار گیرند.
4.  تولید هوای فشرده و گازهای طبی: ساخت مخازن ذخیره‌سازی کمپرسورها که نیاز به ایزوله‌بندی کامل و مقاومت فشاری دارند.

مزایای رقابتی عدسی مخزن پارس مخزن

مخاطبان ما که صنعتگران باتجربه هستند، به دنبال تفاوت‌های کیفی هستند. پارس مخزن با تمرکز بر جزئیات فنی، مزایای زیر را ارائه می‌دهد:

• تطابق کامل با استاندارد ASME/EN: تمامی محصولات ما بر اساس الزامات سختگیرانه کدهای بین‌المللی طراحی و ساخته می‌شوند. این امر فرآیند بازرسی و تأیید نهایی مخزن (FAT/SAT) را برای شما تسهیل می‌کند.
• تنوع هندسی تخصصی: ما در ساخت عدسی مخزن بیضوی (Ellipsoidal) و کروی (Hemispherical) به دلیل توزیع تنش بهینه، تخصص ویژه‌ای داریم. این طراحی‌ها مستقیماً منجر به کاهش ضخامت مورد نیاز در فشارهای یکسان و در نتیجه صرفه‌جویی در متریال و وزن مخزن می‌شود.
• کنترل کیفیت فرآیندی (Non-Destructive Testing – NDT): هر عدسی بزرگ توسط پارس مخزن تحت آزمایش‌های غیرمخرب مانند تست جوش (UT/RT) و تست مایع نافذ (PT) قرار می‌گیرد تا هرگونه عیب ساختاری پیش از تحویل شناسایی و رفع شود.
• پشتیبانی فنی مهندسی: تیم ما در پارس مخزن صرفاً فروشنده نیست؛ ما مشاور شما در انتخاب ضخامت نهایی، محاسبه شعاع خمکاری و تعیین متریال مناسب برای طول عمر حداکثری تجهیزات تحت فشار شما هستیم.

خدمات فروش عدسی مخزن پارس مخزن



• پشتیبانی از متریال‌های خاص: ما در فروش عدسی مخزن از جنس فولادهای ضدزنگ ، فولادهای آلیاژی مقاوم به حرارت، آهن و سایر متریال‌ها فعال هستیم.
• ضمانت اصالت کالا: کلیه محصولات فروش رفته توسط پارس مخزن با شناسنامه متریال (MTC) و گواهی تست‌های کیفی ارائه می‌شوند، که این امر برای فرآیندهای بازرسی کارفرما ضروری است.
• ارائه کامل ریپورت ساخت (Manufacturing & Quality Report): یکی از تعهدات کلیدی پارس مخزن، ارائه ریپورت جامع عدسی مخزن به مشتری است.

این گزارش شامل:

• گواهی مواد خام (MTC).
• سوابق فرآیند شکل‌دهی (پرسکاری، آهنگری و تلرانس‌های ابعادی).
• نتایج بازرسی‌های غیرمخرب (NDT) انجام شده بر روی عدسی.
• گواهی‌نامه بازرسی نهایی (Final Inspection Certificate).

این ریپورت عدسی کامل، مستندسازی لازم برای ثبت و پذیرش فنی تجهیزات در بالاترین سطح پروژه‌های EPC را برای شما فراهم می‌آورد.

با پارس مخزن، فرآیند خرید خود را از استعلام تا تحویل، تحت کنترل مهندسی دقیق قرار دهید.

فرآیند خرید عدسی مخزن از پارس مخزن

1. ارسال درخواست فنی (RFI) با جزئیات کامل: صنعتگر محترم، برای تسریع در پاسخ‌دهی، درخواست خود را با ذکر دقیق پارامترهای زیر ارسال فرمایید:

• قطر عدسی.
• ضخامت ورق اولیه و ضخامت نهایی پس از شکل‌دهی.
• نوع عدسی و عمق ساخت (مثلاً بیضوی ۲:۱، یا کروی).
• تعداد مورد نیاز.
• جنس متریال (شامل استاندارد ASTM و گرید دقیق، مانند A516 Gr70. 304L).
• فشار و دمای عملیاتی طراحی.

2. بررسی و مشاوره تخصصی: تیم فنی پارس مخزن داده‌های شما را با استانداردهای ساخت مطابقت می‌دهد.
3. پیشنهاد قیمت شفاف: پس از نهایی شدن مشخصات فنی، پیش‌فاکتور شامل جزئیات متریال، زمان‌بندی تولید و اعتبار گواهینامه‌ها تقدیم می‌گردد.
4. تولید دقیق: پس از تأیید سفارش، عدسی وارد خط تولید تخصصی پارس مخزن شده و مراحل ساخت آن تحت کنترل کیفی دقیق قرار می‌گیرد.

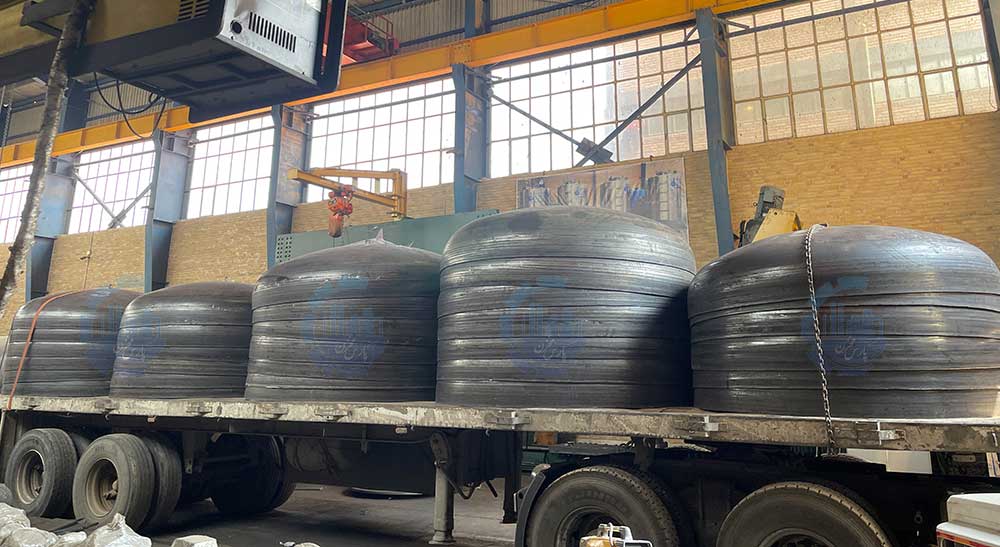

قیمت عدسی مخزن

برای اطلاع از قیمت عدسی مخزن باید از قطر عدسی مخزن، ارتفاع عدسی مخزن، لبه و ضخامت عدسی مخزن اطلاع داشته باشید، با در دست داشتن این اطلاعات میتوانید با کارشناسان فروش پارس مخزن تماس حاصل فرمایید تا  در اسرع وقت پیش فاکتور مورد نظر شما را صادر کنند.



لیست قیمت عدسی مخزن

لیست قیمت عدسی مخزن ۱۴۰۴
ردیف	ظرفیت	قیمت به ریال
۱	قیمت عدسی مخزن  قطر ۱۹۱ –عمق حدود ۲۰ سانتی متر -100R-ضخامت ۸ میلمیتر- آلیاژ A516G70	۸۰۰.۰۰۰
۲	قیمت عدسی مخزن قطر ۳۳۷۸-ضخامت ۱۵ میلیمتر-آلیاژ A516G70 – عمق ۳۵ سانتی متر –R140	۱۷۰.۰۰۰.۰۰۰
۳	قیمت عدسی مخزن قطر ۲۸۵ – آلیاژ A516G70-عمق ۳۵ سانتی متر-ضخامت ۱۲ میلمیتر-R140	۱۲۰.۰۰۰.۰۰۰
۴	قیمت عدسی مخزن A516- ضخامت ۱۲ میلیمتر	۸۸۰.۰۰۰.۰۰۰
۵	قیمت عدسی مخزن قطر ۷۰-ضخامت ۳ میلیمتر-آلیاژ 316L	۸۴.۰۰۰.۰۰۰
۶	قیمت عدسی مخزن قطر ۳۵۰۵-ضخامت ۱۲ میلیمتر-آلیاژ A516G70	۹۸۰.۰۰۰.۰۰۰
۷	قیمت عدسی مخزن قطر ۶۳۸ – ضخامت ۳ میلیمتر	۱۷۰.۰۰۰.۰۰۰
۸	قیمت عدسی مخزن عدسی مخزن از جنس فولاد ST37 و ضخامت ۵ میلیمتر	۹۰.۰۰۰.۰۰۰

برای دریافت قیمت روز عدسی مخزن لطفا تماس بگیرید.
